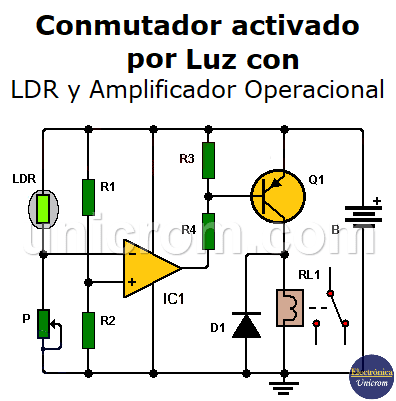

Conmutador activado por luz

C

uando el LDR es iluminado, el valor de la fotorresistencia disminuye y disminuye también el voltaje entre sus terminales. Esta disminución de voltaje, causa que el voltaje en el terminal inversor del operacional aumente superando los 6 / 4.5 voltios. La salida del amplificador operacional pasa a un nivel bajo haciendo que el transistor Q1 conduzca (se sature), el relé recibe voltaje activando cualquier dispositivo como luces, la radio, la cafetera eléctrica, etc.

          El valor del LDR no es crítico. El potenciómetro P se regula para que tenga el mismo valor resistivo que el LDR, en condiciones normales. La batería puede ser de 12 o 9 voltios..

Lista de componentes del conmutador

• 1 amplificador operacional 741 o equivalente (IC1)
• 1 transistor bipolar PNP 2N3702 o equivalente (Q1)
• 2 resistencias de 10 K (R1, R2)
• 2 resistencias de 1.2 K (R3, R4)
• 1 potenciómetro de un valor aproximado al doble del LDR (P)
• 1 diodo 1N4001 o equivalente (D1)
• 1 LDR: fotorresistencia de cualquier valor
• 1 relé (relay) de 9 voltios (B = 12 V) o 6 voltios (B = 9 V), con la resistencia del bobinado lo más alta posible, (500 ohmios o más)
