Amplificador estéreo de 400 watts con STK4050

Este Amplificador estéreo de 400 watts se realiza basado en el circuito integrado híbrido STK4050 de Sanyo, un amplificador de bajo ruido de gran calidad. . . . . . . . .
© Web del Autor →                                                                              http://unicrom.com
 Su máxima potencia de salida es de 200W por canal. Para lograr el amplificador de 400 watts en estéreo se necesitan dos circuitos integrados de este tipo.

Es muy importante que los dos amplificadores utilicen un disipador de calor de buen tamaño debido a la gran calor que se genera. Como se puede ver del diagrama, es sólo necesario colocar los componentes adicionales al circuito integrado para hacerlo funcionar. Los parlantes que se utilizan son de 8 ohmios.

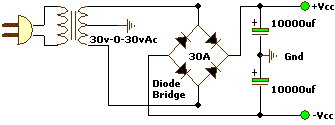

Como fuente de alimentación se utilizan dos fuentes no reguladas como la del diagrama, con dos transformadores de 120/240 VAC a 60VAC con derivación central (-30V – 0 – 30V), de 2.5 a 3 amperios. Con este transformador se logran voltajes en DC no regulados de aproximadamente +/- 42 VDC (-Vcc y Vcc)


Este tipo de circuito puede ser utilizado para amplificador compacto portátil de gran potencia.

ORIGEN DEL PROYECTO:  http://unicrom.com/amplificador-estereo-de-400-watts-con-stk4050/
