El 555 tiene diversas aplicaciones, como: Control de sistemas secuenciales, divisor de frecuencias, modulación por ancho de pulso, generación de tiempos de retraso, repetición de pulsos, etc.
Se alimenta de una fuente externa conectada entre sus terminales 8 (+Vcc) y 1(GND) tierra; el valor de la fuente de esta, va desde 5 V hasta 15 V de corriente continua, la misma fuente exterior se conecta a un circuito pasivo RC exterior, que proporciona por medio de la descarga de su capacitor una señal de voltaje que esta en función del tiempo, esta señal de tensión es de 1/3 de Vcc y se compara contra el voltaje aplicado externamente sobre la terminal 2 (TRIGGER) que es la entrada de un comparador.
La terminal 6 (THRESHOLD) se ofrece como la entrada de otro comparador, en la cual se compara a 2/3 de la Vcc contra la amplitud de señal externa que le sirve de disparo. La terminal 5(CONTROL VOLTAGE) se dispone para producir modulación por anchura de pulsos, la descarga del condensador exterior se hace por medio de la terminal 7 (DISCHARGE), se descarga cuando el transistor (NPN) T1, se encuentra en saturación, se puede descargar prematuramente el capacitor por medio de la polarización del transistor (PNP) T2.
Se dispone de la base de T2 en la terminal 4 (RESET) del circuito integrado 555, si no se desea descargar antes de que se termine el periodo, esta terminal debe conectarse directamente a Vcc, con esto se logra mantener cortado al transistor T2 de otro modo se puede poner a cero la salida involuntariamente, aun cuando no se desee.
La salida esta provista en la terminal (3) del microcircuito y es además la salida de un amplificador de corriente (buffer), este hecho le da más versatilidad al circuito de tiempo 555, ya que la corriente máxima que se puede obtener cuando la terminal (3) sea conecta directamente al nivel de tierra es de 200 mA. La salida del comparador "A" y la salida del comparador "B" están conectadas al Reset y Set del FF tipo SR respectivamente, la salida del FF-SR actúa como señal de entrada para el amplificador de corriente (Buffer), mientras que en la terminal 6 el nivel de tensión sea más pequeño que el nivel de voltaje contra el que se compara la entrada Reset del FF-SR no se activará, por otra parte mientras que el nivel de tensión presente en la terminal 2 sea más grande que el nivel de tensión contra el que se compara la entrada Set del FF-SR no se activará.
Si se usa en este modo el circuito su principal característica es una forma de onda rectangular a la salida, en la cual el ancho de la onda puede ser manejado con los valores de ciertos elementos en el diseño.

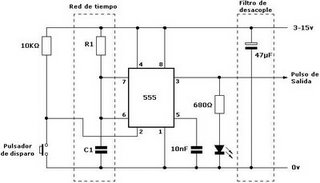

Circuito monoestable:
En este caso el timmer 555 en su modo monoestable funcionará como un circuito de un tiro. Dentro del 555 hay un transistor que mantiene a C1 descargado inicialmente. Cuando un pulso negativo de disparo se aplica a terminal 2, el flip-flop interno se setea, lo que quita el corto de C1 y esto causa una salida alta (un high) en el terminal 3 (el terminal de salida).
