Alarma con sensor de alambre

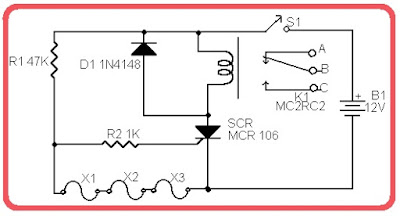

Se trata de un circuito "económico" que sustituye los reed-switches por alambres finos que son interrumpidos cuando se abre la puerta o la ventana.


El único inconveniente de esta versión es que cada noche los alambres deben ser colocados en posición de funcionamiento, por lo que es más adecuada para aberturas que permanecerán cerradas largo tiempo (por ejemplo, casas de verano).

Lista de Materiales:
  • SCR - MCR106, TIC1O6 o C106 - SCR común
  • K1 - MC2RC1 (para 6V) o MC2RC2 (para 1 2V) - relés Metaltex
  • D1 - 1N4148 6 1N914
  • R1 -47K
  • S1 - interruptor simple
  • Xl, X2, X3 - sensores (alambres finos)
  • B1 -6 O 12V
Utilidades:
Ahuyenta Roedores. Las vibraciones de un medio material se pueden propagar llegando a nuestro oídos. Si estas ondas tienen una frecuencia dentro de determinada franja de valores, típicamente entre 20 y 20.000Hz, habrá una reacción que nuestro sistema auditivo interpretará como "sonido".

Nuestro oído también puede hacer una buena distinción entre los sonidos de diversas frecuencias. Los de frecuencias más bajas serán percibidos como "graves" y los de frecuencias más altas serán percibidos como "agudos".

ORIGEN DEL PROYECTO: http://www.forosdeelectronica.com/proyectos/alarma-sensor-de-alambre.htm
